Solidne słupy decydują o tym, czy wiata samochodowa przetrwa pierwszą mocną zimę bez pracy konstrukcji i przechyłów, czy zacznie sprawiać problemy już po kilku sezonach. Sam przekrój drewna albo stali nie wystarczy, bo liczy się też fundament, kotwienie, usztywnienie i rozstaw podpór. Poniżej rozkładam temat tak, jak podszedłbym do niego przy własnym projekcie: od wyboru materiału, przez wymiary, aż po błędy montażowe, które najłatwiej kosztują najwięcej.
Najważniejsze decyzje przy słupach wiaty samochodowej
- Do lekkich konstrukcji najczęściej wybiera się drewno C24 albo KVH, a do większych i bardziej ekspozycyjnych wiat sprawdza się stal ocynkowana lub drewno klejone.
- W praktyce nie patrzę tylko na sam przekrój słupa, ale na cały układ: fundament, kotwy, belki i zastrzały.
- Za mały słup potrafi pracować pod śniegiem i wiatrem nawet wtedy, gdy dach wygląda lekko.
- Najbezpieczniej zakładać słup odsunięty od gruntu, osadzony na stopie fundamentowej i dobrze stężony.
- W pergoli można pozwolić sobie na lżejszą konstrukcję, ale wiata na auto wymaga wyraźnie sztywniejszego układu.
Co muszą przenieść słupy w wiacie
Jeśli miałbym wskazać jeden błąd powtarzający się najczęściej, to byłoby niedoszacowanie obciążeń bocznych. Wiata nie jest tylko dachem opartym na pionowych podporach. Słupy przenoszą ciężar własny konstrukcji, śnieg, wiatr, a przy otwartych bokach także siły skręcające, które próbują “rozhuśtać” całość.
W praktyce patrzę na cztery rzeczy:
- ciężar dachu - blacha trapezowa i poliwęglan są lżejsze niż cięższe pokrycia, ale sama lekkość dachu nie zwalnia z dobrego stężenia;
- śnieg - im większa rozpiętość i im płytszy spadek, tym większe ryzyko ugięcia;
- wiatr - wiaty i pergole stoją często w pełni otwarte na podmuchy, więc łatwo łapią pracę boczną;
- geometria konstrukcji - jeden źle ustawiony słup albo nieczytelny rozstaw potrafi zepsuć całą sztywność układu.
Dobrze zaprojektowany słup nie ma się tylko “trzymać”; on ma utrzymać pion konstrukcji w czasie, kiedy dach pracuje, a podłoże nie jest idealnie stabilne. Skoro wiadomo już, jakie siły działają na całość, łatwiej przejść do wyboru materiału, bo to on w dużej mierze decyduje o trwałości i wyglądzie wiaty.

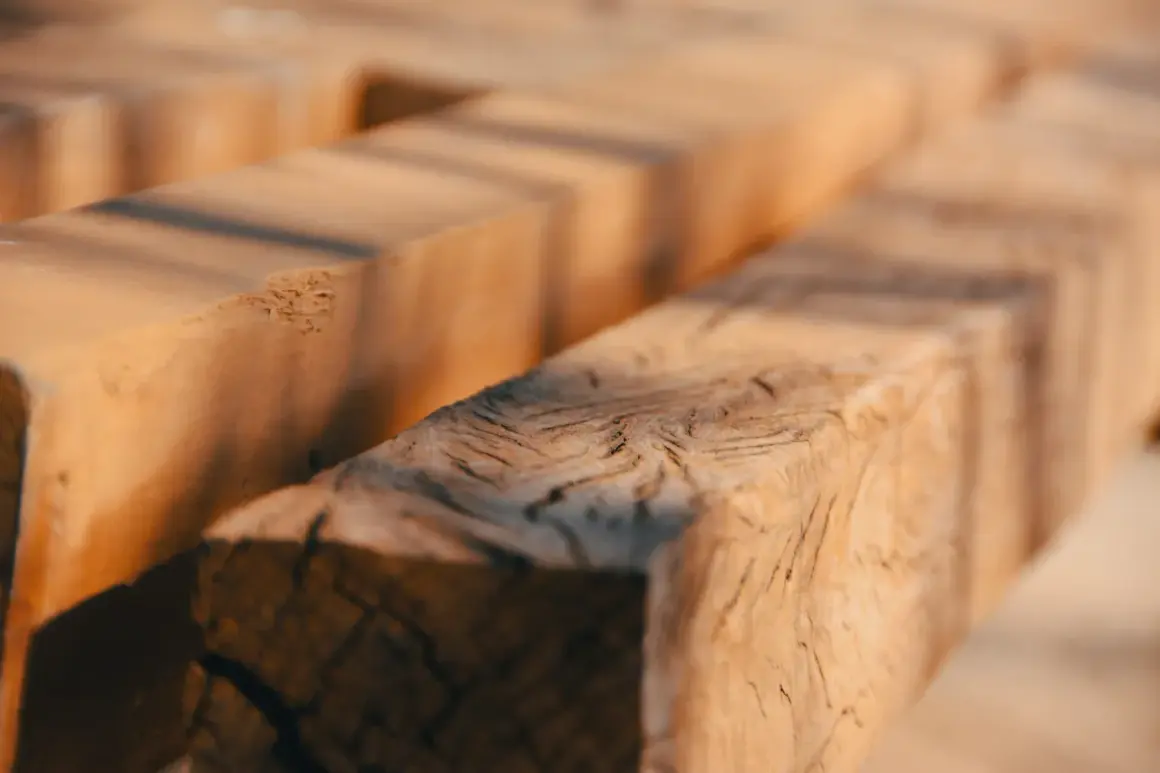

Drewno, stal czy drewno klejone
Nie ma jednego materiału, który zawsze będzie najlepszy. Ja dobieram go pod trzy pytania: jak duża jest wiata, jak bardzo jest wystawiona na pogodę i czy konstrukcja ma być lekka wizualnie, czy po prostu mocna. W gotowych zestawach, np. w ofercie Wood&Play, często przewijają się słupki 12 x 12 cm, bo to rozsądny punkt startowy dla prostych konstrukcji przydomowych.
| Materiał | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Drewno lite C24 | Mała i średnia wiata, prosty projekt, ograniczony budżet | Łatwe w obróbce, naturalny wygląd, dobra dostępność | Większa praca materiału, wymaga dobrego zabezpieczenia przed wilgocią |
| KVH lub drewno klejone GL24h | Gdy zależy Ci na stabilności i estetyce | Mniej paczy się, łatwiej uzyskać prostą linię słupów, lepsza powtarzalność | Wyższa cena zakupu niż przy zwykłej tarcicy |
| Stal ocynkowana | Nowoczesna wiata, większe rozpiętości, cienki optycznie słup | Bardzo wysoka sztywność, mniejszy przekrój, dobra odporność przy poprawnym zabezpieczeniu | Wymaga solidnych łączników i ochrony antykorozyjnej |
| Drewno konstrukcyjne z prefabrykatu | Gdy chcesz skrócić montaż i ograniczyć cięcie na budowie | Spójny komplet elementów, mniejsze ryzyko błędów wykonawczych | Mniej swobody w samodzielnym przerabianiu projektu |
Jeśli miałbym wskazać jeden bezpieczny kompromis dla typowej wiaty przy domu, wybrałbym KVH albo C24 w przekroju 12 x 12 cm jako dolny rozsądny pułap, a przy większych rozpiętościach od razu patrzyłbym na 14 x 14 albo 16 x 16 cm. W stali naturalnym odpowiednikiem często staje się profil 100 x 100 x 3 mm, a przy cięższej konstrukcji 120 x 120 x 4 mm. Materiał jest ważny, ale sam w sobie nie rozwiązuje problemu, jeśli słup jest źle rozstawiony albo niedobrze zakotwiony.
To prowadzi do następnego pytania: jakie wymiary i jaki rozstaw mają sens, zanim zacznie się zamawiać drewno albo profile.
Jak dobrać przekrój i rozstaw bez zgadywania
W praktyce nie wybieram słupów “na oko”. Zaczynam od wielkości wiaty, rodzaju dachu i tego, czy konstrukcja stoi wolnostojąco, czy częściowo opiera się o ścianę budynku. Dla auta osobowego dobrze jest zostawić prześwit wjazdu mniej więcej 2,2-2,4 m, a przy SUV-ie lub busie trzeba to przemyśleć jeszcze raz, bo zbyt niski front bardzo szybko staje się problemem użytkowym.
Jako orientacyjny punkt odniesienia przyjmuję takie widełki:
- pergola - często wystarczą słupy 90 x 90 mm lub 100 x 100 mm, bo obciążenie jest głównie dekoracyjne;
- lekka wiata przyścienna - 120 x 120 mm to zazwyczaj sensowny start dla drewna konstrukcyjnego;
- typowa wiata samochodowa - 120 x 120 mm do 140 x 140 mm, a przy większym dachu nawet 160 x 160 mm;
- konstrukcja stalowa - często 100 x 100 x 3 mm jako minimum praktyczne, 120 x 120 x 4 mm przy większym zapasie sztywności.
Rozstaw słupów także nie powinien wynikać z przypadkowego podziału działki. Przy prostych wiatach spotyka się moduły około 2,5-3,5 m, ale dla mnie to tylko punkt wyjścia, nie reguła. Jeśli dach ma dłuższy wysięg, teren jest otwarty na wiatr albo planujesz cięższe pokrycie, rozstaw trzeba zagęścić albo podnieść przekrój elementów nośnych.
Najprostsza zasada jest taka: im większa rozpiętość i bardziej otwarta lokalizacja, tym szybciej trzeba myśleć o większym przekroju słupa i mocniejszym usztywnieniu. A kiedy rozmiar i układ są już sensownie dobrane, trzeba zadbać o to, żeby konstrukcja miała na czym stać.

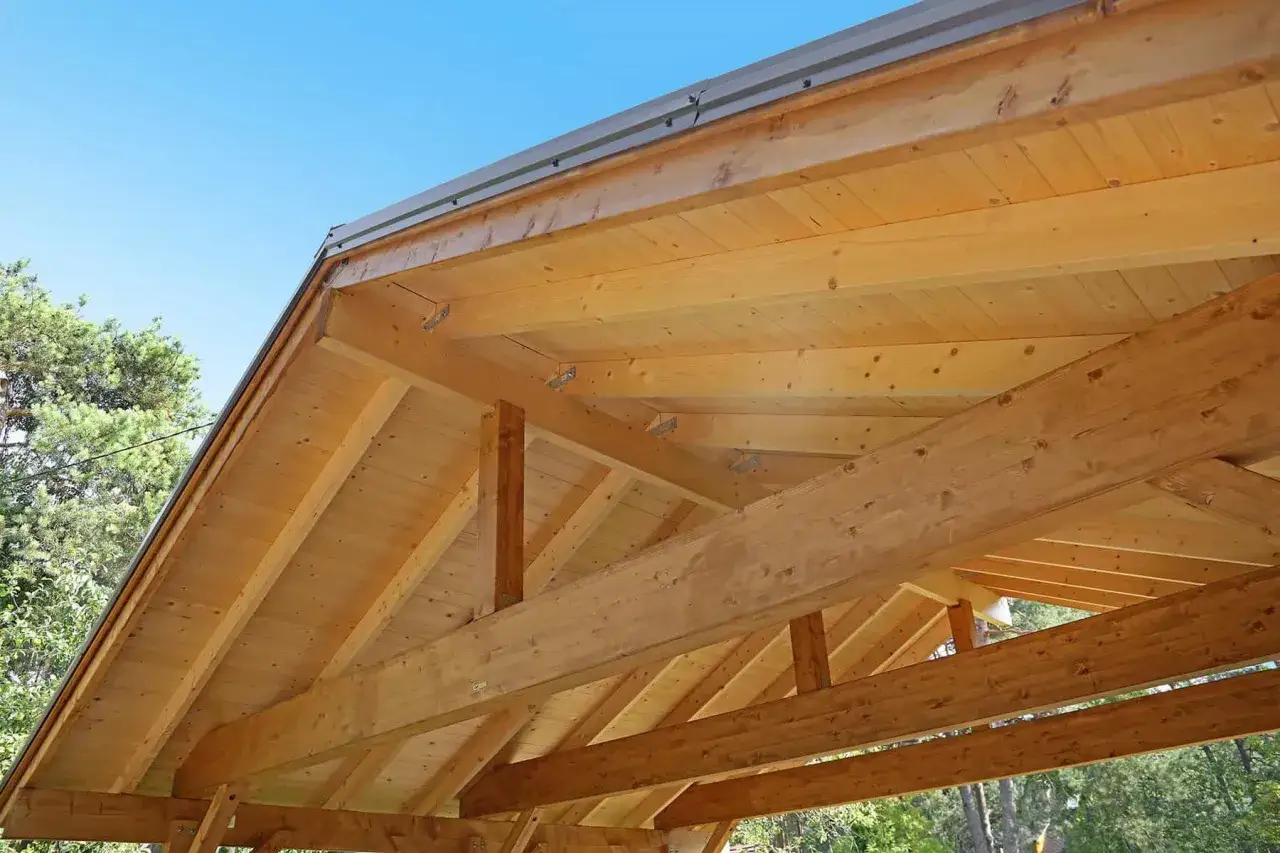

Fundament i kotwienie decydują o trwałości
To jest moment, w którym wiele osób próbuje oszczędzić kilka godzin pracy i kończy z problemem na lata. Jak podaje fischer, słupki nośne w wiacie powinny być osadzone w betonie i odpowiednio wzmocnione, zamiast opierać się na przypadkowym podłożu. Ja dodam od siebie: najgorzej znosi to drewno, które ma bezpośredni kontakt z wilgocią i rozbryzgiem wody.
- Najpierw wyznacz osie i poziomy - jeśli jeden słup będzie wyżej o centymetr czy dwa, belki zaczną wymuszać naprężenia.
- Zrób osobne stopy fundamentowe lub punktowe fundamenty - dla lekkich wiat to najczęstsze i najpraktyczniejsze rozwiązanie.
- Osadź kotwy przed betonowaniem albo użyj systemowych podstaw słupa - połączenie metal-drewno powinno być przewidywalne i regulowane.
- Zostaw odstęp od gruntu - drewno nie powinno stać w wodzie ani w błocie; 2-3 cm przerwy robi dużą różnicę.
- Kontroluj pion po związaniu betonu - poprawianie błędów po montażu zawsze jest droższe niż poprawienie ich na etapie fundamentu.
Jeśli chcesz orientacyjnego punktu odniesienia, przy prostych wiatrach punktowe fundamenty często schodzi się na głębokość rzędu 80-120 cm, ale ostateczna decyzja zależy od gruntu, strefy przemarzania i samego projektu. W praktyce bardziej niż sama głębokość interesuje mnie stabilna, równa podstawa i dobre odcięcie drewna od wilgoci. Gdy fundament jest zrobiony porządnie, dopiero wtedy widać, czy konstrukcja naprawdę trzyma geometrię.
To z kolei prowadzi do elementu, który często bywa traktowany jak detal estetyczny, a w rzeczywistości ratuje całą sztywność wiaty: zastrzałów i rygli.
Zastrzały, rygle i usztywnienie, czyli to, czego nie widać na renderze

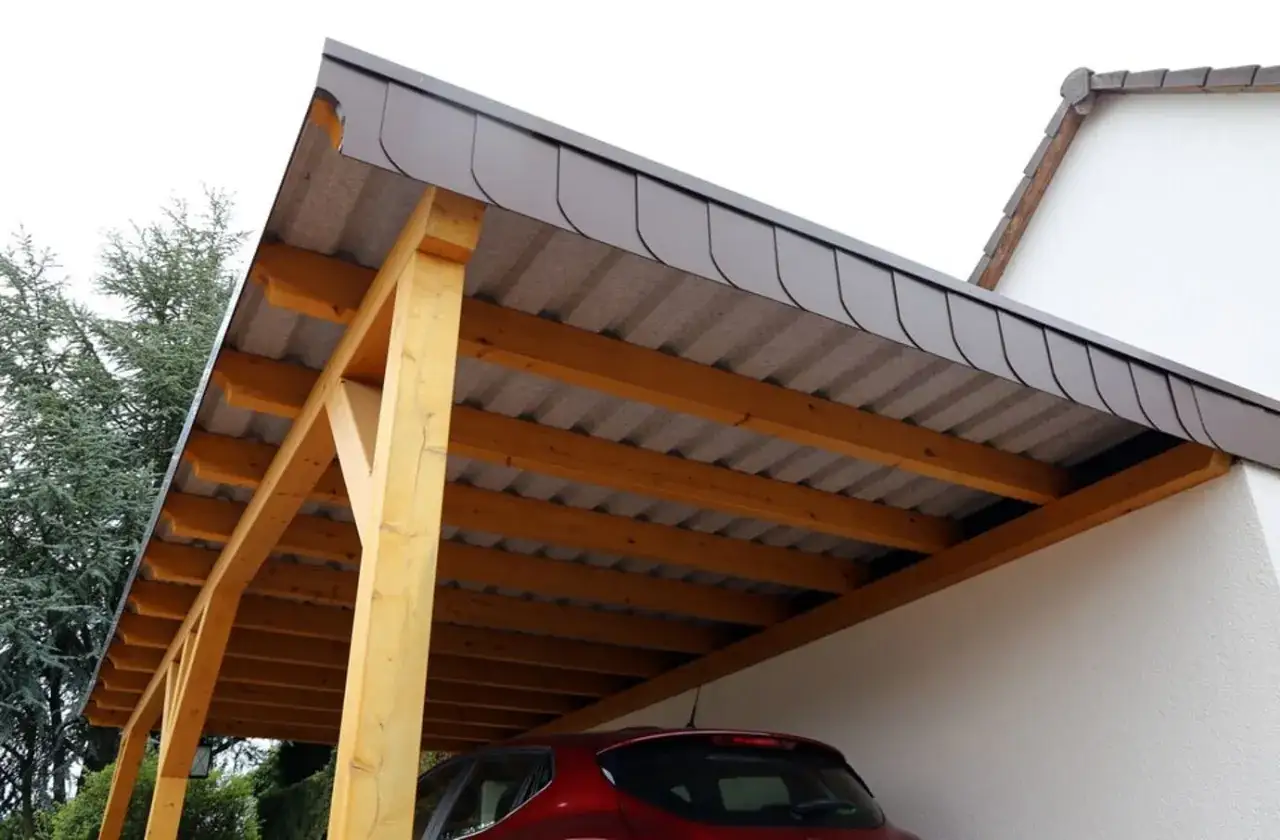

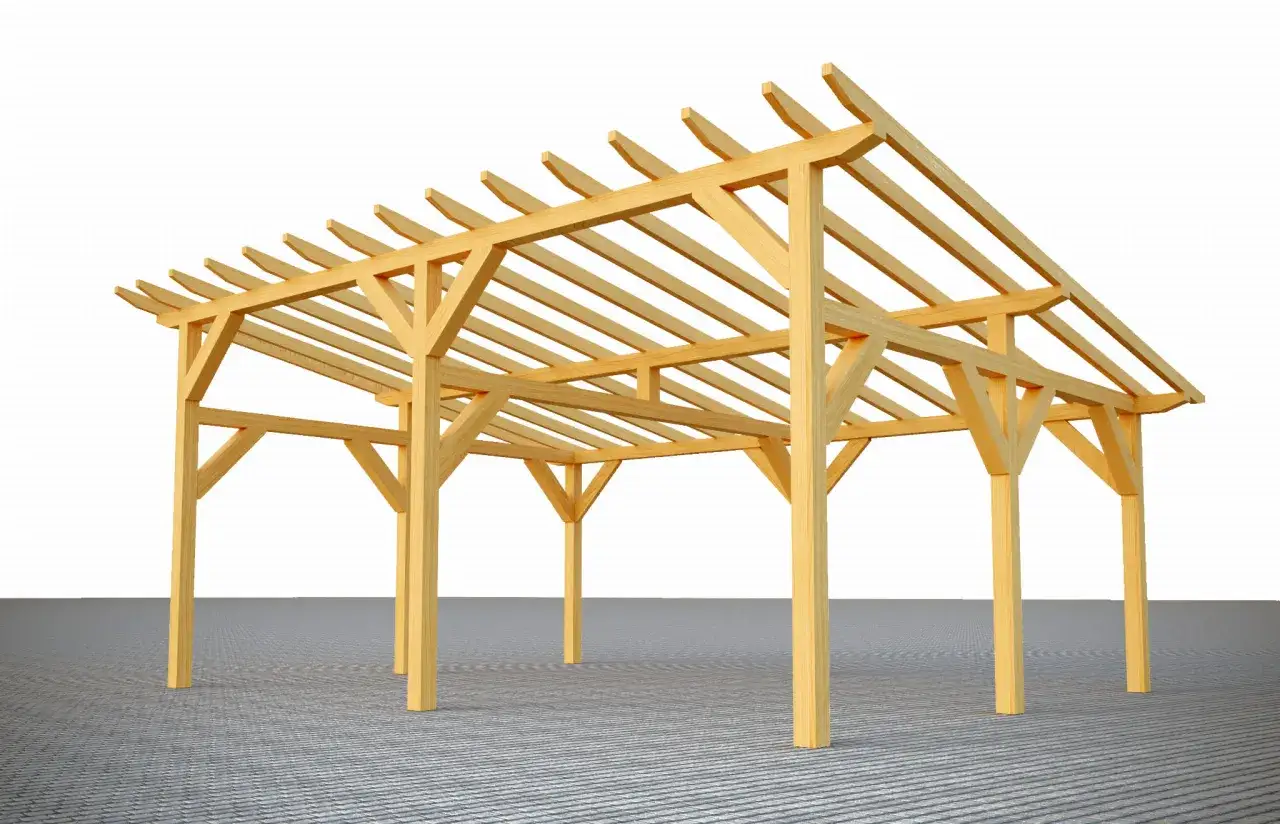

Zastrzał to ukośny element usztywniający, który ogranicza kołysanie się słupów. Wygląda niepozornie, ale w praktyce często robi większą różnicę niż dodatkowy centymetr przekroju. Jeśli konstrukcja ma otwarte boki, a dach opiera się na kilku punktach, bez stężeń wiata zaczyna pracować jak rama bez bocznego podparcia.
Ja zwykle zakładam trzy zasady:
- zastrzały w narożnikach - to podstawowe zabezpieczenie przed przesuwaniem się konstrukcji na boki;
- rygle łączące słupy - spinają całość na jednej wysokości i poprawiają pracę belek;
- układ powtarzalny po obu stronach - asymetryczne usztywnienie daje nierówną pracę i potrafi pogorszyć wygląd całej wiaty.
Przy lekkiej pergoli zastrzał może pełnić też funkcję dekoracyjną, ale w carporcie nie ma miejsca na ozdobne półśrodki. Jeśli konstrukcja stoi wolnostojąco, traktuję stężenie jako obowiązkowe. Wyjątkiem bywają ramy zaprojektowane jako sztywne portale, ale to już rozwiązanie, które powinno wynikać z obliczeń, nie z improwizacji na budowie.
Skoro wiemy już, jak wzmacnia się samą konstrukcję, warto zestawić różne obiekty ogrodowe, bo altana, wiata i pergola nie stawiają słupom tych samych wymagań.
Altana, wiata i pergola nie korzystają z tych samych słupów
W praktyce bardzo często miesza się te trzy pojęcia, a potem dobiera jedno rozwiązanie do wszystkiego. To błąd. Altana ma zwykle być miejscem wypoczynku i może mieć bardziej dekoracyjny charakter, pergola pracuje głównie jako lekka osłona lub podpórka dla roślin, natomiast wiata samochodowa musi przenosić dużo większe obciążenia i zachować sztywność przez lata.
| Obiekt | Poziom obciążeń | Typowy słup | Co jest najważniejsze |
|---|---|---|---|
| Pergola | Niski | 90 x 90 mm lub 100 x 100 mm | Lekkość, estetyka, odporność na wilgoć |
| Altana | Średni | 100 x 100 mm do 120 x 120 mm | Równowaga między wyglądem a sztywnością |
| Wiata samochodowa | Wysoki | 120 x 120 mm do 160 x 160 mm albo stal ocynkowana | Nośność, odporność na wiatr i śnieg, stabilne kotwienie |
Jeśli projekt łączy kilka funkcji, na przykład małą wiatę z boczną pergolą, dobieram przekrój pod część cięższą. To bezpieczniejsze niż próba “uśredniania” wszystkiego do ładnego, ale zbyt delikatnego wariantu. W praktyce lepiej zbudować odrobinę masywniejszą konstrukcję, niż później wzmacniać ją po pierwszej zimie.
A skoro już pojawia się temat błędnych kompromisów, przejdźmy do rzeczy, które najczęściej skracają żywotność konstrukcji.
Najczęstsze błędy, które skracają życie konstrukcji
Wiata rzadko psuje się przez jeden dramatyczny błąd. Zwykle problem zaczyna się od kilku drobiazgów, które sumują się w kłopot po dwóch albo trzech sezonach. Najbardziej nie lubię trzech sytuacji: zbyt małego przekroju, słabego fundamentu i braku usztywnienia.
- Za mały przekrój słupa - konstrukcja może wyglądać lekko i elegancko, ale pod śniegiem zacznie się ugiąć albo skręcać.
- Kontakt drewna z gruntem - to prosta droga do zawilgocenia, spękań i degradacji strefy przy podstawie.
- Zbyt słabe łączniki - zwykła śruba czy przypadkowy wkręt nie zastąpią poprawnie dobranego ocynku ogniowego lub łącznika systemowego.
- Brak zastrzałów - nawet mocny słup nie uratuje wiaty, jeśli całość może się swobodnie chwiać na boki.
- Płytki lub nierówny fundament - potem każdy element wymusza poprawki na siłę, a konstrukcja pracuje w złych naprężeniach.
- Za mały spadek dachu - woda i śnieg zalegają dłużej, a to od razu zwiększa obciążenie całego układu.
Ja zawsze patrzę na te błędy jak na łańcuch. Jeśli zawiedzie jeden element, reszta zaczyna nadrabiać za niego pracą, a to w konstrukcji drewnianej albo stalowej bardzo szybko wychodzi bokiem. Kiedy te pułapki są już jasne, łatwiej odpowiedzieć na pytanie, co realnie sprawdza się w typowej wiacie przy domu.
Co zwykle sprawdza się najlepiej przy typowej wiaty na samochód
Jeśli miałbym wybrać rozwiązanie bez przekombinowania, do typowej wiaty przy domu brałbym drewno konstrukcyjne KVH albo C24, słupy 12 x 12 cm jako dolny sensowny pułap i zastrzały w każdym narożniku. Przy większym dachu albo bardziej otwartej lokalizacji od razu podnosiłbym przekrój do 14 x 14 cm lub 16 x 16 cm, a przy stali patrzyłbym raczej na profile 100 x 100 x 3 mm i mocniejsze.
Jeżeli budżet ma znaczenie, lepiej uprościć bryłę dachu i ograniczyć liczbę załamań niż ciąć przekrój słupów. W gotowych zestawach konstrukcja o wymiarach 350 x 525 cm bywa oferowana od około 2700 zł brutto, a montaż dwóch osób bez docinania elementów zajmuje zwykle 6-8 godzin. To pokazuje ważną rzecz: sama konstrukcja nie jest jeszcze całym kosztem, bo dojdą fundamenty, pokrycie i osprzęt, ale na etapie słupów oszczędność bywa pozorna.
Jeśli mam zostawić jedną praktyczną myśl, to taką: słupy mają być przede wszystkim pewne, proste i odporne na pogodę, a nie tylko ładne na wizualizacji. Gdy dobrze dobierzesz materiał, przekrój, fundament i stężenie, wiata nie będzie wymagała stałej uwagi, tylko po prostu będzie robiła swoje przez lata.
