Dobrze przygotowany rysunek techniczny wiaty drewnianej oszczędza czas, pieniądze i nerwy jeszcze zanim pojawią się pierwsze słupy. W praktyce chodzi nie tylko o ładny szkic, ale o dokument, który pokazuje konstrukcję, wymiary, sposób posadowienia, dach, połączenia i realne ograniczenia działki. W tym tekście rozbieram temat na części: wyjaśniam, co powinno być w projekcie, jak odróżnić dobry plan od niepełnego oraz kiedy taki dokument wystarcza do zgłoszenia, a kiedy potrzebny jest pełniejszy projekt.
Najważniejsze rzeczy, które muszą się zgadzać w projekcie wiaty
- Kompletna dokumentacja powinna pokazywać plan działki, fundamenty, rzut dachu, przekrój, elewacje i detale połączeń.
- Skala ma znaczenie - ogólny plan zwykle czytam w 1:500, a rysunki konstrukcyjne i przekroje w 1:50.
- Formalności zależą od powierzchni i działki, a nie tylko od tego, czy konstrukcja jest drewniana.
- Wymiary trzeba liczyć pod realne użytkowanie, czyli nie tylko pod auto, ale też pod otwieranie drzwi, manewr i strefę odkładczą.
- Detale decydują o trwałości - klasa drewna, wilgotność, kotwy, łączniki i odwodnienie są ważniejsze niż sam wygląd.
- Gotowy projekt bywa opłacalny, ale przy nietypowej działce lub większej rozpiętości lepiej zamówić dokumentację indywidualną.
Co powinien zawierać kompletny projekt wiaty
Ja zawsze zaczynam od prostego pytania: czy z tego rysunku da się bez zgadywania zbudować obiekt w terenie? Jeśli odpowiedź brzmi „nie”, to dokumentacja jest jeszcze niedopracowana. W praktyce projekt wiaty powinien pokazywać nie tylko obrys zadaszenia, ale też to, co dzieje się pod dachem i przy gruncie.
| Element dokumentacji | Co powinien pokazać | Dlaczego to ważne |
|---|---|---|
| Plan sytuacyjny | Położenie wiaty na działce, odległości od granic, dojazd, poziom terenu, kierunek północy | Bez tego nie da się ocenić, czy konstrukcja mieści się formalnie i funkcjonalnie |
| Rzut stóp lub fundamentów | Rozstaw słupów, wymiary stóp, kotwienie, osie konstrukcyjne | To podstawa dla wykonawcy i najczęstsze miejsce błędów przy przenoszeniu projektu w teren |
| Rzut dachu i więźby | Spadki, kierunek odpływu wody, rozstaw krokwi, płatwie, okap | Od tego zależy trwałość pokrycia i odporność na śnieg oraz wiatr |

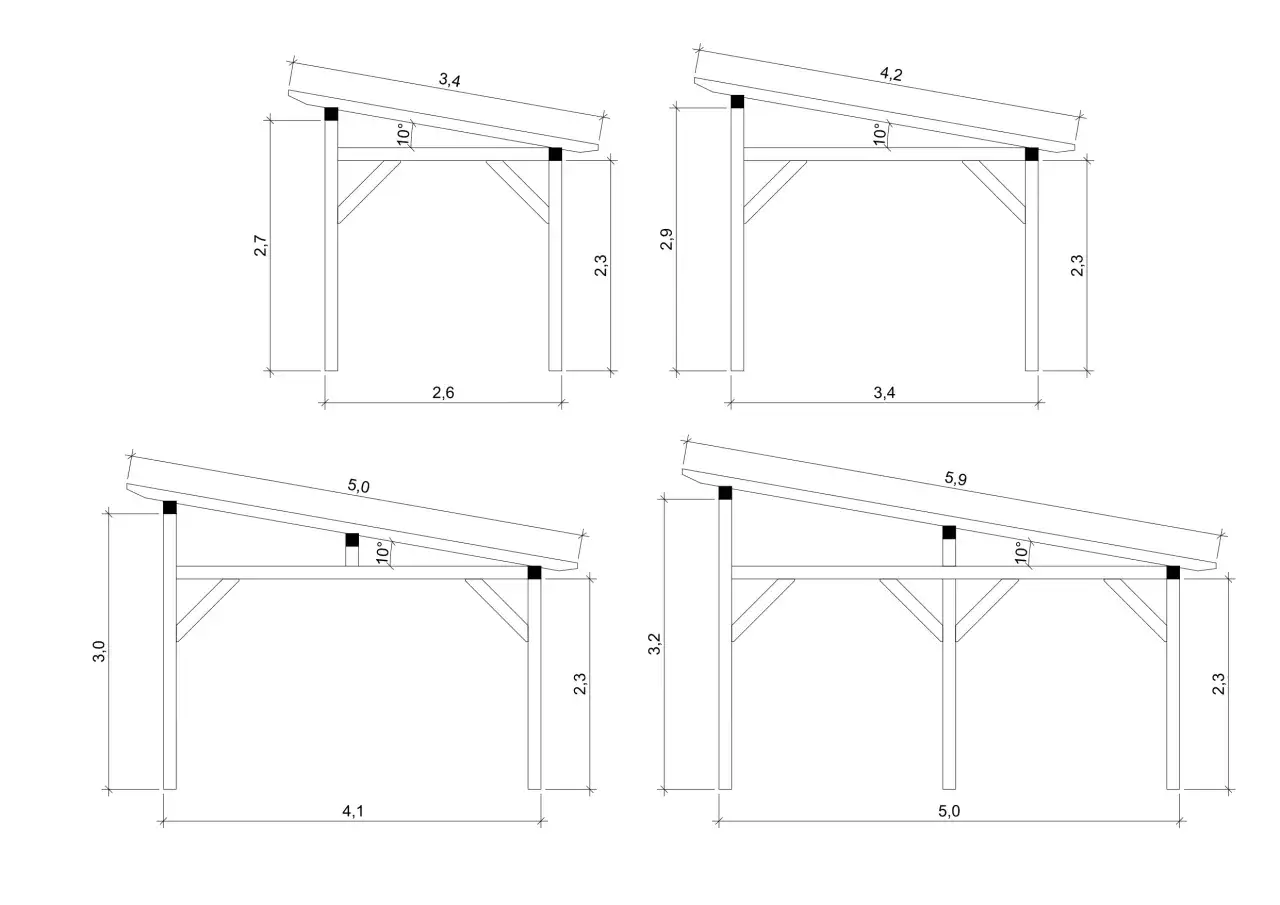

| Przekrój | Wysokość całkowita, wysokość w świetle, warstwy dachu, sposób posadowienia | Przekrój pokazuje, czy wiata rzeczywiście będzie wygodna w użytkowaniu |
| Elewacje | Wygląd z każdej strony, proporcje, relację słupów do dachu i ścianek osłonowych | To pozwala ocenić estetykę i sprawdzić, czy konstrukcja nie będzie zbyt ciężka wizualnie |
| Detale połączeń | Łączniki, kotwy, śruby, płytki perforowane, wcięcia ciesielskie | Bez detali wykonawca zaczyna improwizować, a to zwykle kończy się błędami |
| Opis techniczny i zestawienie materiałów | Klasa drewna, impregnacja, wymiary elementów, rodzaj pokrycia | Ułatwia wycenę i ogranicza ryzyko, że każdy zinterpretuje projekt inaczej |
W dokumentacjach, które analizuję, dobrze sprawdza się układ z planem w skali 1:500 i rysunkami konstrukcyjnymi w 1:50. Taka skala nie jest przypadkowa: pozwala zobaczyć zarówno relację obiektu do działki, jak i szczegóły, które trzeba naprawdę wykonać. Jeśli projekt ogranicza się do perspektywy 3D albo jednego rzutu z góry, traktuję to jako ostrzeżenie, nie jako pełny projekt. Kiedy wiem już, co musi znaleźć się w dokumentacji, sprawdzam, czy nie mylę wiaty z innym typem konstrukcji, bo tu różnice są większe, niż wielu osobom się wydaje.
Czym różni się wiata od altany i pergoli
To ważne, bo dla inwestora wszystkie trzy obiekty bywają „zadaszeniem z drewna”, ale od strony projektu to trzy różne historie. Wiata chroni przede wszystkim samochód, rowery, drewno albo sprzęt ogrodowy. Altana ma dawać osłonę użytkową i rekreacyjną, a pergola najczęściej buduje cień, klimat i lekką ramę przestrzeni, nie pełną ochronę przed deszczem. Jeśli projektuję coś pod auto, nie mogę udawać, że pergola wystarczy. Nie wystarczy.
| Obiekt | Główna funkcja | Na czym skupia się rysunek | Typowy błąd |
|---|---|---|---|
| Wiata drewniana | Osłona dla auta, rowerów, narzędzi lub drewna opałowego | Nośność, fundamenty, wysokość wjazdu, dach, odwodnienie | Za mały prześwit lub zbyt lekka konstrukcja na realne obciążenia |
| Altana | Strefa wypoczynku, spotkań i ogrodu | Układ ścian, wejścia, podłoga, dach, proporcje | Zbyt zamknięta bryła albo odwrotnie - zbyt mało osłony od wiatru |
| Pergola | Osłona częściowa, cień, podparcie dla roślin | Rozstaw słupów, belki, rytm konstrukcji, lekkość formy | Traktowanie pergoli jak pełnowartościowej wiaty |
W praktyce pergola jest dużo lżejsza wizualnie i konstrukcyjnie, a altana częściej ma bardziej „domowy” charakter niż wiata. To przekłada się na inne połączenia, inne proporcje i czasem też inne formalności. Gdy już wiem, z jakim obiektem mam do czynienia, przechodzę do najważniejszej umiejętności: czytania rzutów bez zgadywania.
Jak czytam rzuty, przekrój i elewacje, żeby nie przeoczyć błędu
Najwięcej problemów widzę nie w samym projekcie, tylko w jego interpretacji. Dlatego ja zawsze patrzę na rysunki w tej samej kolejności. Najpierw plan, potem konstrukcja, później przekrój, a na końcu elewacje i detale. Taka kolejność pozwala wyłapać sprzeczności, których nie widać na pierwszym spojrzeniu.
- Sprawdzam plan sytuacyjny i upewniam się, że wiata nie wchodzi w konflikt z granicą działki, podjazdem, bramą albo istniejącą zabudową.
- Patrzę na osie i rozstaw słupów, bo to one mówią, czy konstrukcja jest stabilna i czy samochód będzie miał gdzie bezpiecznie wjechać.
- W przekroju kontroluję wysokość w świetle, spadek dachu i sposób oparcia elementów nośnych.
- W elewacjach oceniam proporcje bryły, a także to, czy zadaszenie nie będzie wyglądało ciężko albo przypadkowo.
- W detalach połączeń sprawdzam, czy są nazwane łączniki, kotwy, śruby i wcięcia, a nie tylko ogólne „połączyć konstrukcję”.
Jeśli na rysunku nie ma wymiarów osiowych, grubości słupów, sposobu kotwienia albo typu łącznika, to dokumentacja jest niepełna. Wtedy nawet dobry cieśla musi dopowiadać projekt za projektanta. Ja tego unikam, bo każda taka dopowiedź w praktyce kosztuje czas i zwykle prowadzi do drobnych, ale drogich pomyłek. Po takim odczytaniu rysunku sens ma już rozmowa o formalnościach.
Formalności w Polsce zależą głównie od powierzchni i działki
Tu najłatwiej o kosztowny błąd, dlatego zawsze zaczynam od przepisów, a nie od estetyki. GUNB przypomina, że wiata to samodzielna, lekka budowla z dachem, niekiedy ze ścianami, służąca ochronie przed warunkami atmosferycznymi. To niby definicja, ale w praktyce od niej zależy cała ścieżka formalna. W 2026 roku najważniejsze są dwa progi: wiata do 35 m² i wiata do 50 m² w określonych warunkach lokalizacyjnych.
| Sytuacja | Typowa formalność | Co sprawdzam dodatkowo |
|---|---|---|
| Wiata do 35 m² | Zwykle zgłoszenie, przy limicie liczby obiektów na działce ewidencyjnej | Odległości od granic, zapis MPZP lub warunki zabudowy, układ działki |
| Wiata do 50 m² na działce z budynkiem mieszkalnym lub przeznaczonej pod zabudowę mieszkaniową | Brak decyzji o pozwoleniu na budowę i brak zgłoszenia, przy limicie liczby obiektów na powierzchnię działki | Czy działka faktycznie spełnia warunki ustawowe i czy plan miejscowy niczego nie ogranicza |
| Wiata większa, nietypowa albo zlokalizowana w wrażliwym miejscu | Zwykle pełniejsza procedura i więcej uzgodnień | Obszar oddziaływania, konstrukcja, usytuowanie, lokalne wymagania |
Ja zawsze sprawdzam też MPZP albo decyzję WZ, bo plan miejscowy potrafi narzucić wysokość, kąt dachu, lokalizację obiektu albo sposób zabudowy bardziej niż sam pomysł inwestora. Warto też pamiętać, że przepisy odnoszą się do działki ewidencyjnej, a nie do „działki” rozumianej potocznie. Kiedy już wiem, jaka formalność mnie dotyczy, dopiero wtedy ma sens dobór wymiarów i przekroju konstrukcji.
Jak dobrać wymiary do auta, ogrodu i sposobu użytkowania
Najczęstszy błąd brzmi tak: „samochód się zmieści, więc jest dobrze”. Nie jest. Trzeba jeszcze otworzyć drzwi, obejść auto z torbami, odsunąć rower, postawić pojemnik na narzędzia i zostawić miejsce na ścianę osłonową, jeśli ma się pojawić. Ja wolę dać nieco większy zapas niż walczyć później z ciasnym wjazdem.
| Wariant | Praktyczny zakres wymiarów | Co trzeba sprawdzić w projekcie |
|---|---|---|
| Jednostanowiskowa wiata samochodowa | Około 3,0-3,5 m szerokości i 5,0-6,0 m długości | Swobodne otwieranie drzwi, długość auta z hakiem lub bagażnikiem, manewr przy wjeździe |
| Wygodna jednostanowiskowa dla SUV-a | Lepszy zapas szerokości i wysokości niż przy standardowym aucie osobowym | Wysokość w świetle, nośność dachu, miejsce na box dachowy |
| Dwustanowiskowa | Zwykle około 5,8-6,5 m szerokości i 5,5-6,0 m długości | Rozstaw słupów, strefa otwierania drzwi, miejsce na przejście między autami |
| Altana lub wiata rekreacyjna | Najczęściej 12-25 m², zależnie od liczby użytkowników | Stół, ławki, grill, przejścia i miejsce na krzesła |
| Pergola ogrodowa | Wymiary wynikają z funkcji zacienienia, a nie z ochrony przed opadami | Rozstaw słupów, rytm belek, ekspozycja na słońce i rośliny pnące |
Wysokość w świetle też ma znaczenie. Dla zwykłego auta osobowego wystarczy mniej niż dla SUV-a czy busa, ale ja i tak nie schodzę do absolutnego minimum, bo jeden bagażnik dachowy zmienia komfort użytkowania bardziej, niż widać to na papierze. Dobrze też od razu zdecydować, czy dach ma być jednospadowy, czy dwuspadowy, bo to wpływa na odprowadzenie wody i wygląd całej bryły. Same gabaryty jednak nie wystarczą, jeśli konstrukcja jest zrobiona byle jak, więc w następnym kroku sprawdzam detale nośne.
Detale konstrukcyjne, które robią największą różnicę
Jeśli miałbym wskazać jeden obszar, w którym najczęściej rozstrzyga się trwałość wiaty, byłby to właśnie detal konstrukcyjny. W praktyce to on decyduje, czy obiekt przetrwa lata bez luzowania połączeń, zawilgocenia drewna i niepotrzebnych napraw. W dokumentacjach projektowych spotyka się drewno klasy C24, ale też C30, a sensowny opis techniczny podaje dodatkowo wilgotność materiału, często nie większą niż 15%.
- Klasa drewna - bez niej nie wiadomo, jaką nośność ma materiał i czy przekrój jest dobrany realistycznie.
- Kotwienie słupów - słup nie powinien „stać w wodzie” ani być oparty przypadkowo na betonie bez detalu odcięcia wilgoci.
- Miecze i zastrzały - to ukośne usztywnienia, które stabilizują konstrukcję w poziomie.
- Połączenia stalowe - łączniki krokwiowe, płytki perforowane, śruby i nakrętki muszą być nazwane, a nie domyślne.
- Odwodnienie dachu - spadek, okap i rynna są równie ważne jak sam materiał pokryciowy.
- Impregnacja - drewno zewnętrzne powinno być zabezpieczone przed grzybami, wilgocią i promieniowaniem UV.
Ja zwracam szczególną uwagę na miejsca cięć, podcięć i oparć krokwi. Jeśli rysunek nie pokazuje, jak dany element ma wejść w słup, belkę albo płatew, wykonawca zaczyna improwizować, a improwizacja w drewnie ma bardzo konkretną cenę. W dobrze przygotowanym projekcie nie chodzi o przesadę, tylko o to, żeby obiekt nie zaczął pracować po pierwszej zimie mocniej, niż przewidział projektant. Na tym tle łatwo już ocenić, czy gotowy projekt ma sens, czy tylko dobrze wygląda w katalogu.
Ile kosztuje dokumentacja i kiedy opłaca się gotowy projekt
Tu nie ma jednej kwoty, ale są dość czytelne widełki. Gotowe projekty PDF z rysunkami wiaty drewnianej na rynku zwykle zaczynają się od około 159-199 zł i sięgają kilkuset złotych, jeśli w pakiecie dostajesz też zestawienie materiałów albo kosztorys. Przy większych konstrukcjach, kompletnych carportach z montażem, mówimy już o zupełnie innych kwotach - od kilku tysięcy złotych wzwyż.
| Rozwiązanie | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Gotowy projekt PDF | Około 159-599 zł | Prosta działka, standardowy rozstaw słupów, brak nietypowych wymagań |
| Projekt z kosztorysem i zestawieniem materiałów | Najczęściej kilkaset złotych | Gdy chcesz szybko policzyć materiał i ograniczyć ryzyko braków na budowie |
| Projekt indywidualny | Wyraźnie droższy, zależnie od zakresu | Nietypowy grunt, skomplikowane usytuowanie, duża rozpiętość, połączenie z inną zabudową |
| Gotowa wiata z montażem | Od kilku tysięcy złotych wzwyż | Gdy liczy się czas, powtarzalny efekt i pełna odpowiedzialność wykonawcy |
Ja patrzę na to tak: koszt dokumentacji jest zwykle niewielki wobec kosztu całej realizacji, ale jeden błąd w wymiarach albo kotwieniu potrafi kosztować więcej niż sam projekt. Dlatego gotowy plan opłaca się wtedy, gdy rzeczywiście pasuje do działki i funkcji. Jeśli nie pasuje, oszczędność jest pozorna. Zostaje mi jeszcze krótka lista kontrolna przed zleceniem projektu albo wbiciem pierwszej kotwy.
Co sprawdzam przed zleceniem projektu i wbiciem pierwszej kotwy
- Czy wiata ma jasno określoną funkcję: auto, rowery, drewno, strefa rekreacyjna czy połączenie kilku zadań.
- Czy na rysunku są pełne wymiary osiowe, a nie tylko zewnętrzny obrys.
- Czy wysokość w świetle wystarczy dla auta, boxa dachowego albo sprzętu, który ma tam stać.
- Czy słupy, kotwy i stopy fundamentowe są pokazane z detalem, a nie opisane jednym ogólnym zdaniem.
- Czy dach ma sensowny spadek i rozwiązane odwodnienie.
- Czy projekt zgadza się z MPZP, warunkami zabudowy i rzeczywistą działką ewidencyjną.
- Czy materiał konstrukcyjny, zabezpieczenie drewna i typ łączników są nazwane wprost.
Jeśli mam wskazać jedną rzecz, która najmocniej odróżnia dobry projekt od przeciętnego, to jest nią brak domysłów. Wiatę da się narysować tak, żeby wyglądała dobrze, ale dopiero precyzyjne wymiary, detale połączeń i uczciwe uwzględnienie formalności sprawiają, że konstrukcja jest naprawdę użyteczna. Właśnie taki dokument traktuję jako punkt wyjścia do budowy, a nie jako ozdobny załącznik do wyceny.
